1、振蕩余量

2、激勵功率

3、振蕩頻率相對偏差

振蕩余量是一個倍數，它等于晶體諧振器的負阻除以晶體諧振器的等效串聯電阻。理論上，振蕩余量有1倍以上就可以起振，但是當振蕩余量接近1倍時，偶爾可能發生不振蕩的情況。

為了穩定起振，一般要求振蕩余量大于5倍。

負阻可以看成是放大器放大信號的放大能力，負阻的大小需要在實際電路中測量得到。負性阻抗不是晶振的內置參數，而是振蕩電路的一項重要參數。

而等效串聯電阻ESRspec會消耗能量，可以理解為阻礙信號放大的阻力。ESRspc一般在晶振規格書手冊中有標注大小。

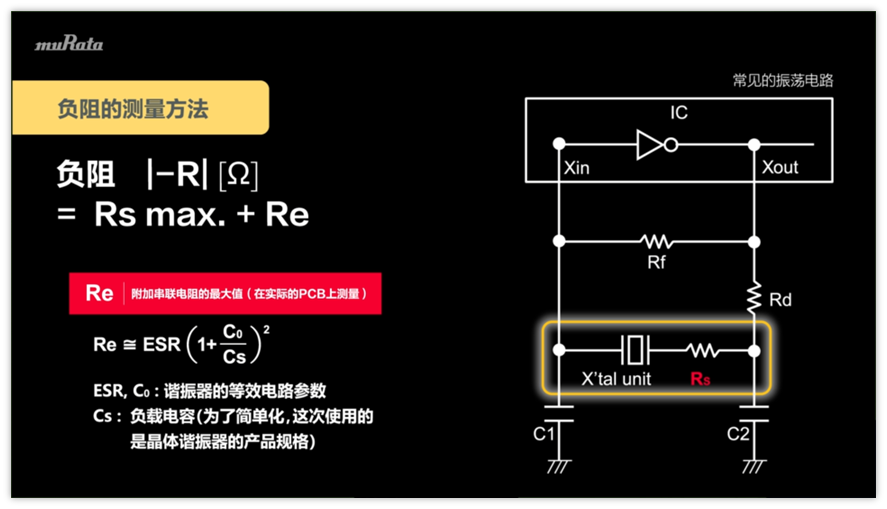

測量負阻方法：

 將電阻Rs串聯到晶體諧振器上面，逐步增大這個電阻，直到晶振還可以振蕩的極限為止，此時的阻值大小為Rsmax。 根據晶振手冊中的參數計算Re，Re≈ESR*(1+C0/Cs)^2。其中ESR為諧振器的等效串聯電阻，C0為晶體諧振器的shunt capacitance，Cs為晶振的負載電容，這三個參數一般都在晶體諧振器規格書手冊中有標注。
激勵功率的測量：

激勵功率指的是晶體諧振器的功耗。晶振廠家一般都會在產品手冊中標注這個參數DL，如果實際電路中，晶振的實際功耗大于手冊中標準的DL，那么就過驅動了，存在風險，可能會引起頻率和等效串聯電阻的意外變化。

測量方法：

 使用電流探頭，并使用示波器或頻譜分析儀等儀器，測量數據來計算上圖中a點的電流值。

1, 接入電流探頭



2,讀取頻譜儀中的功耗，然后計算電流值


3,計算



振蕩頻率的測量方法：

振蕩頻率是指晶振在電路中實際工作的頻率，決定振蕩頻率的主要因素是晶振的特性，但是，實際的振蕩頻率也受下面因素的影響。

1、芯片的特性

2、外部匹配電容的容量

3、PCB的雜散電容

面臨的一個比較大的問題就是：如果用探頭直接接觸振蕩電路進行測量，是無法精確測量頻率的，因?yàn)闀?huì)引入電容，所以，一定要通過非接觸式的方式來進行測量。

測量?jī)x器：

1、頻譜分析儀

2、頻率計數器

用頻譜分析儀時，使用非接觸式的天線來接收信號，讀取頻譜分析儀顯示的峰值處的頻率。



使用頻率計數器時，也需要用非接觸模式來測量，但是通常需要增幅信號到計數器能讀取的水平，所以需要預備放大電路。


所以實際在PCB上測量頻率的時候，即使使用同一個晶振，也可能跟晶振廠家的PCB上測量的頻率不一樣，這個偏差就是振蕩頻率相對偏差（并非相對晶振標稱值頻率的頻偏）。

如果在頻率偏差較大的狀態下使用，有可能使得實際的振蕩頻率超出可以容納的范圍，進而導致產品工作有問題。



如果需要較高的頻率精度，就需要格外注意頻率偏差！必須把這個相對偏差加上諧振器的規格偏差（產品規格書手冊中的頻偏），來判斷是否能把頻率調整在希望的范圍內。自然是要調整電路，能調整的器件不多，

主要是2個：

1、首先通過調整負載電容C1/C2（匹配電容）來調整振蕩頻率到合適值

2、再通過調整Rd來將振蕩余量和激勵功率調到合適的值。
